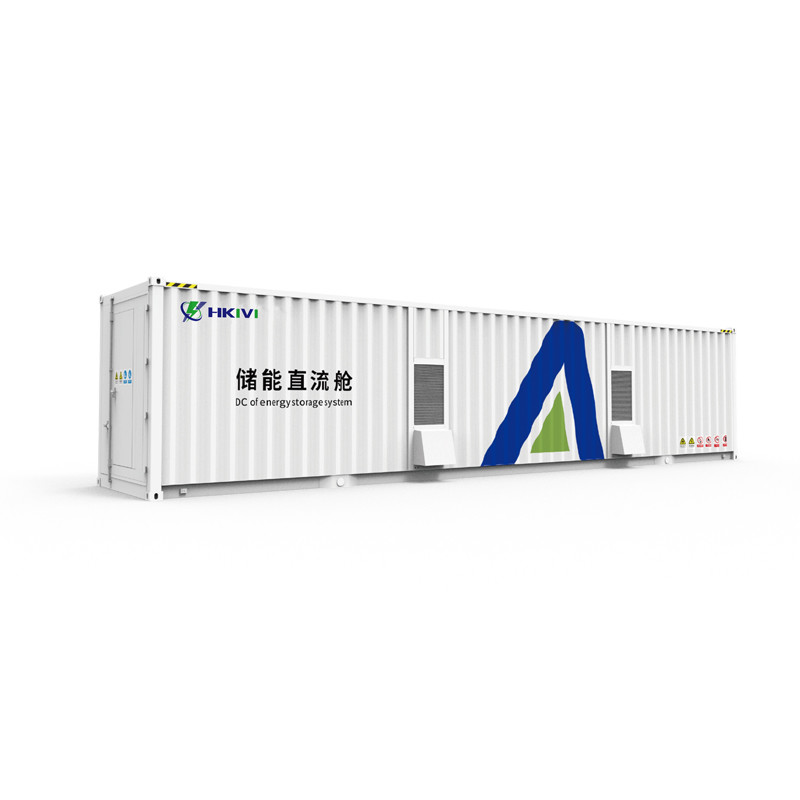

Batería de almacenamiento de energía de cabina BESS DC con sistema de gestión térmica

Batería de almacenamiento de energía de cabina BESS DC con sistema de gestión térmica

El ESS-DC-1250/2500-F representa una solución de vanguardia para el sistema de almacenamiento de energía en batería (BESS) diseñada para aplicaciones de almacenamiento de energía a gran escala.Este sistema acoplado a CC está diseñado para ofrecer un alto rendimientoLa arquitectura modular permite configuraciones flexibles con capacidades que van desde 1.25MWh a 2.5MWh, por lo que es adaptable a las diversas necesidades del proyecto.

Como un sistema acoplado a CC,el ESS-DC-1250/2500-F tiene interfaces directas con fuentes de energía renovables (como paneles solares fotovoltaicos) y sistemas de conversión de potencia (PCS) sin necesidad de etapas adicionales de conversión CA-CCEste enfoque de diseño mejora significativamente la eficiencia general del sistema al reducir las pérdidas de conversión de energía típicamente asociadas con los sistemas acoplados a CA.El sistema consta de varios componentes clave:

• Estantes para baterías: Estantes preconfigurados que contienen módulos de baterías de iones de litio con sistemas integrados de gestión de baterías (BMS)

• Sistema de conversión de potencia: Conversores bidireccionales de alta eficiencia de corriente continua a corriente alterna (normalmente con una potencia nominal de 1500 V de entrada de corriente continua)

• Sistema de gestión de la energía (SGE): Plataforma de control avanzada para el monitoreo, la optimización y la interacción de la red del sistema

• Sistema de gestión térmica: Solución de refrigeración de precisión que mantiene las temperaturas de funcionamiento óptimas

• Sistemas de seguridad: Protección de varios niveles, incluida la extinción de incendios y la detección de gases

El ESS-DC-1250/2500-F es particularmente notable por su configuración "F", que se refiere a su arquitectura eléctrica especializada diseñada para aplicaciones de respuesta rápida y regulación de frecuencia.Esta configuración permite una inyección o absorción rápida de energía, por lo que es particularmente adecuado para los servicios de estabilización de la red.

Tecnologías e innovaciones básicas

Tecnología avanzada de baterías

El ESS-DC-1250/2500-F utiliza elQuímica de las baterías de fosfato de hierro de litio (LFP), que ofrece características de seguridad y vida útil superiores en comparación con otras variantes de iones de litio.

• Optimización a nivel de célula: Cada célula de batería es controlada y equilibrada individualmente por el BMS para garantizar un rendimiento uniforme y una larga vida

• Prevención de la fuga térmica a nivel del paquete: El diseño innovador contiene eficazmente los eventos térmicos dentro de las baterías individuales, evitando la propagación a todo el sistema

• Duración del ciclo: Diseñado para más de 6.000 ciclos en un 80% de profundidad de descarga (DOD), reduciendo significativamente el costo nivelado de almacenamiento (LCOS)

•

Conversión de energía inteligente

El sistema incluyeTecnología de conversión de potencia de 1500 V CC, lo que reduce los costes del sistema y mejora la eficiencia en comparación con las arquitecturas tradicionales de 1000 V. Las características clave incluyen:

• Flujo de potencia bidireccional: Transición sin problemas entre los modos de carga y descarga con tiempos de respuesta < 100 ms

• Funcionamiento en amplio rango de voltaje: Compatible con entradas de corriente continua de 1000-1500 V, adaptada a diversos estados de carga de la batería

• Alta eficiencia de conversión: Eficiencia máxima superior al 98,5% gracias a una topología avanzada y dispositivos de potencia SiC

•

Capacidad de formación de redes

Una característica destacada del ESS-DC-1250/2500-F es sucapacidad de formación de red, lo que le permite:

• Crear y mantener la tensión y la frecuencia de la red de forma independiente (capacidad de arranque en estado negro)

• Proporcionar inercia virtual para estabilizar las redes con una alta penetración de energías renovables

• Operar sin problemas tanto en los modos conectados a la red como en los aislados

•

Gestión inteligente de la energía

El sistema integrado de gestión de la energía (SGE) ofrece:

• Gestión refinada a cuatro niveles: Monitoreo en tiempo real desde el nivel de la célula hasta el del sistema

• Optimización impulsada por IA: Ajuste dinámico de las estrategias de carga/descarga basadas en los precios de la electricidad, los patrones de carga y las previsiones meteorológicas

• Calibración automática del SOC: Reduce la intervención manual y mejora la precisión del estado de carga

Escenarios de aplicación e integración del sistema

Almacenamiento de energía a escala de servicios públicos

El ESS-DC-1250/2500-F es ideal paraaplicaciones de almacenamiento de energía a escala de red:

Barbear en el punto más alto: Reducción de las tasas de demanda mediante descargas durante los períodos pico

Regulación de la frecuencia: Prestación de servicios auxiliares de control de frecuencia de respuesta rápida (FCAS)

Aplanamiento de las energías renovables: Mitigar la variabilidad de la generación de energía solar/eólica

Aplazamiento de capacidad: Retrasar las costosas mejoras de la infraestructura de la red

Aplicaciones especializadas

Integración de las energías renovables

El sistema sobresale enConfiguraciones de energía renovable más almacenamiento:

Aplicaciones comerciales e industriales (C&I)

Para los usuarios de C&I, el sistema ofrece:

• Capacidad de arranque en negro: Restauración de la energía después de los apagones de la red

• Apoyo débil de la red: Estabilización de las redes remotas o poco desarrolladas

• Operación a gran altitud: Certificado para instalaciones de hasta 5000 m de altitud

•

• Emparellamiento fotovoltaico: Almacenamiento del exceso de generación solar para su uso nocturno

• Energía eólica: Compensación de la variabilidad del viento

• Plantas de energía híbrida: Combinar múltiples fuentes renovables con el almacenamiento

• Potencia de reserva: Proporcionar energía ininterrumpida durante las interrupciones

• Integración de las microrredes: Servir como columna vertebral de los sistemas energéticos independientes

•

• Gestión de las tasas de demanda: Reducción de las multas máximas por demanda

• Arbitraje energético: Almacenamiento de energía cuando los precios son bajos y uso cuando los precios son altos

•
